第四轴CNC电脑分度盘(五轴)

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

第四轴CNC电脑分度盘(五轴)

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

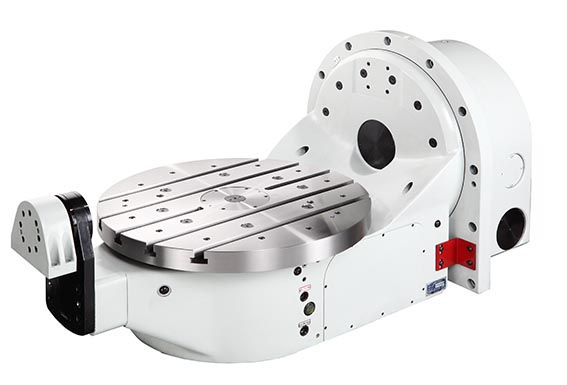

CNC電腦數控分度盤(五軸)

伺服馬達不會隨著傾斜軸而改變角度,避免切削時產生震動。

建議傾斜軸用絕對值馬達

型號選用說明









規格/型號

專業術語說明

單位

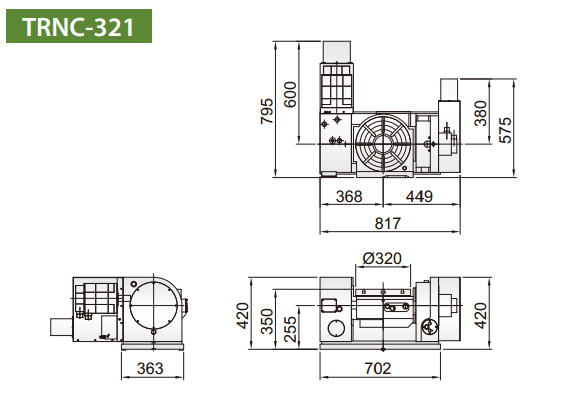

TRNC-321

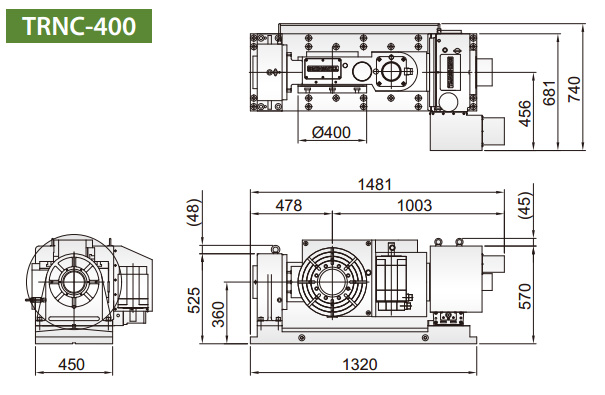

TRNC-400

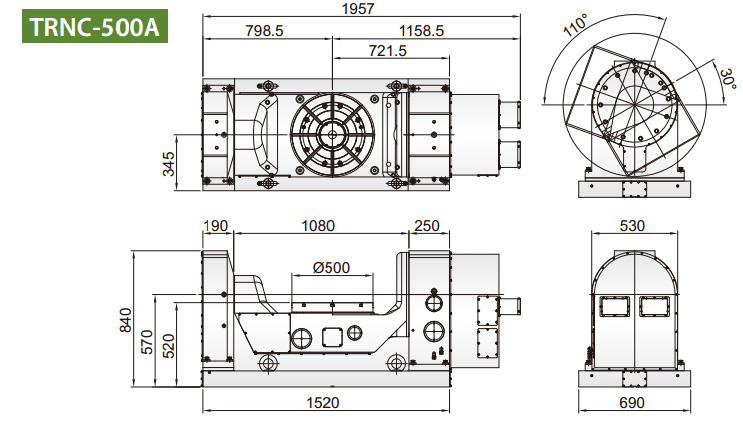

TRNC-500A

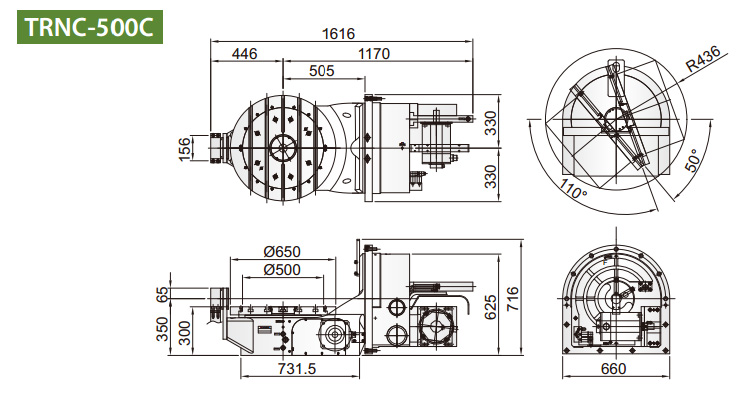

TRNC-500C

旋台直徑


Ømm

Ø320

Ø400

Ø500

Ø500(650)

工作台高度

水平時

mm

350

420


520

300

中心高度

90°

mm

255

360


570

350

總高度

90°

mm

445

605


780

622.5

中心孔直徑


Ømm

Ø100H7

Ø150H7

Ø50H7

Ø50H7

貫穿孔徑


Ømm

Ø100

Ø150

-

-

工作台T型槽寬度


mm

14H7

14H7

18H7

18H7

導塊寬度


mm

18H7

18H7

18H7

-

最大工件直徑


Ømm

Ø320

Ø400

Ø500

Ø500

傾斜角度


deg.

±110°

-30°~+105°

-30°~+115°

-100°~+115°

軸向



旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

最小設定單位


deg.

0.001°

0.001°

0.001°

0.001°

分割精度


sec.

15"

60"20"

15"

60"20"

15"

60"20"

15"

60"20"

重覆精度


sec.

4"

4"

4"

4"

伺服馬達(廠牌可依需求指定)

FANUC


αiF 8

αiF 12

αiF 12

αiF 12

αiF 12

αiF 30

αiF 12

αiF 30

MELDAS


HF-154S

HF-204S

HF-204S

HF-204S

HF-204S

HF-453S

HF-204S

HF-453S

總減速比



1:120

1:360

1:180

1:180

1:120

1:120

1:120

1:120

盤面最高轉數


r.p.m

25

8.3

16.6

16.6

25

25

25

25

最大工件慣性


kg-cm-sec2

26

61

204

204

容許旋轉切削力


kg-m

26

30

78

78

使用壓力(鎖緊方式)


kg/cm2

5 (Pne.)

5 (Pne.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

35 (Hyd.)

剎車扭力


kg-m

155

310

110

170

250

450

250

450

最大工件負載

kg

200

300

300

300

0°~90°


100

150

200

200

旋台重量(不含伺服馬達)


kg

450

911

2300

1220

註:1. "★" 為搭配海德漢ECN-2XX系列光學尺使用。2. "◎" 為搭配內置式氣轉油。
