第四轴转台CNC电脑数控分度盘

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

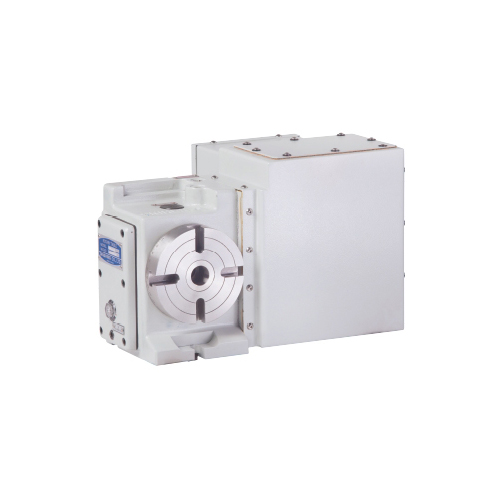

第四轴转台CNC电脑数控分度盘

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

CNC電腦數控分度盤

1.旋轉台直徑Ø125、Ø170、Ø210mm

2.馬達安裝在右邊(立、臥兩用)

3.使用高精度之Cross Roller軸承

4.獨特高齒深的複導程蝸桿傳動

5.氣壓系統


型號選用說明






規格/型號

專業術語說明

單位

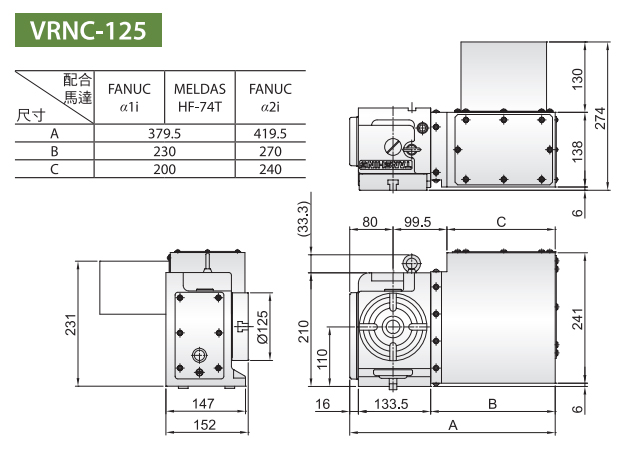

VRNC-125

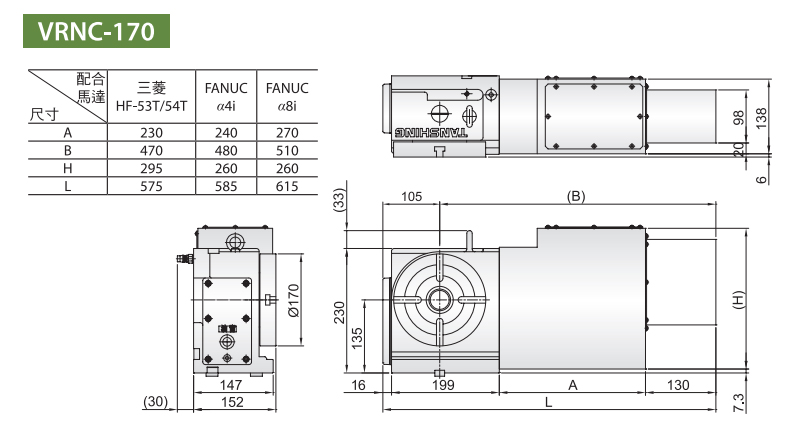

VRNC-170

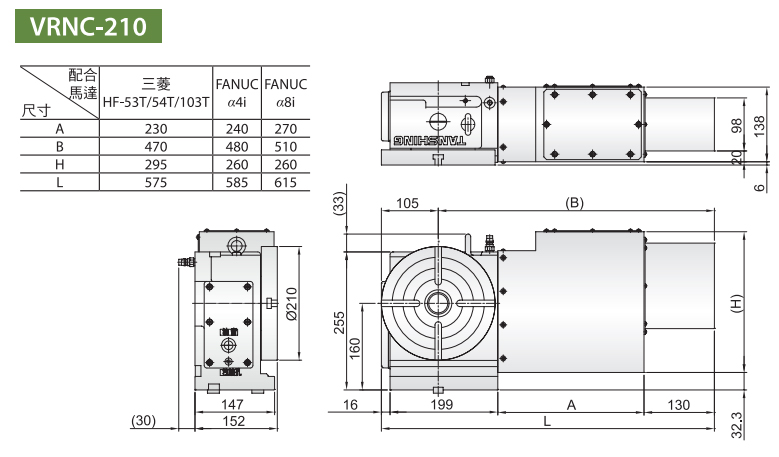

VRNC-210

旋台直徑


φmm

φ125

φ170

Ø210

工作台高度

臥式位置

mm

152

152

152

中心高度

立式位置

mm

110

135

160

中心孔直徑


φmm

φ25H7

Ø35H7

Ø45H7

貫穿孔徑


φmm

φ13H7

Ø35H7

Ø45H7

工作台T形槽寬度


mm

12H7

12H7

12H7

導塊寬度


mm

14H7

18H7

18H7

最小設定單位


deg.

0.001°

0.001°

0.001°

分度精度


sec.

40"

20"

20"

重複精度


sec.

4"

4"

4"

伺服馬達

FANUC


α2i

α4i

α4i

(廠牌可依需求指定)

MELDAS


HF-75T

HF-54T

HF-54T

總減速比



1/90

1/90

1/90

盤面最高轉數


r.p.m

44.4

44.4

44.4

最大工件慣性


kg-cm-sec2

2

4.9

4.9

容許旋轉切削力


kg-m

8.5

15

15

使用壓力(鎖緊方式)


kg/cm2

5 (Pne.)

5 (Pne.)

5 (Pne.)

剎車扭力


kg-m

8

8

16

最大工件負載

立式

kg

50

75

75


臥式

100

150

150


使用尾座

100

150

150

旋台重量(不含伺服馬達)


kg

25

38

43

註:1. 接線盒可選擇置放於分度盤之側方,上方或背面置。                                                                            2. 伺服馬達鈑金罩長度依不同馬達而變更。
