第四轴转台CNC电脑数控分度盘(五轴)

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

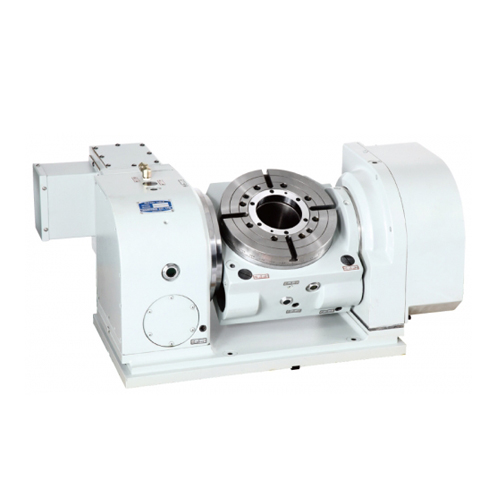

第四轴转台CNC电脑数控分度盘(五轴)

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

CNC電腦數控分度盤(五軸)

建議傾斜軸用絕對值馬達

型號選用說明









規格/型號

專業術語說明

單位

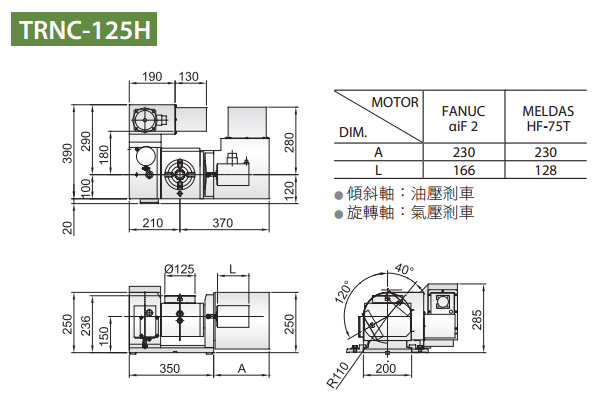

TRNC-125H

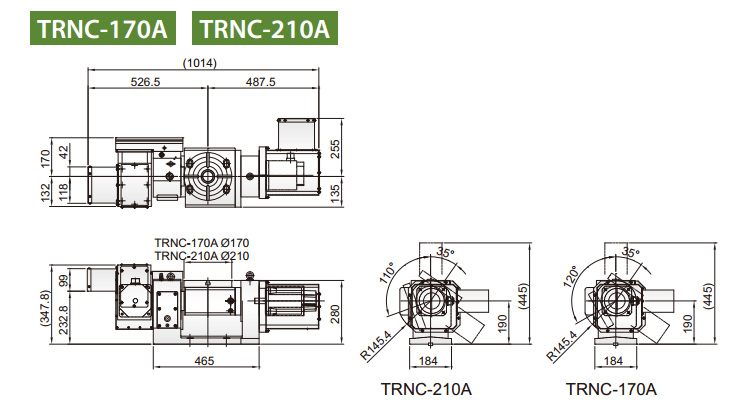

TRNC-170A

TRNC-210A

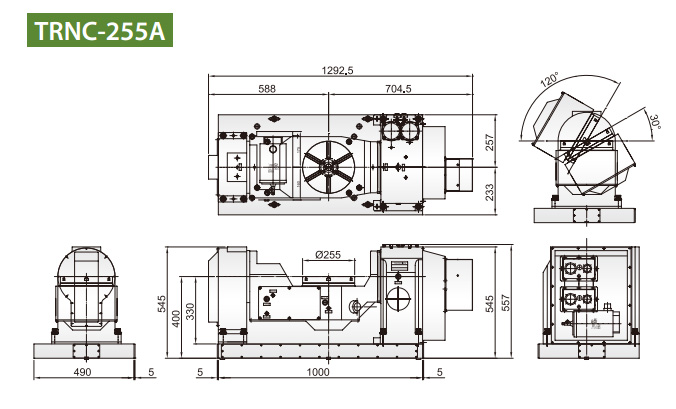

TRNC-255A

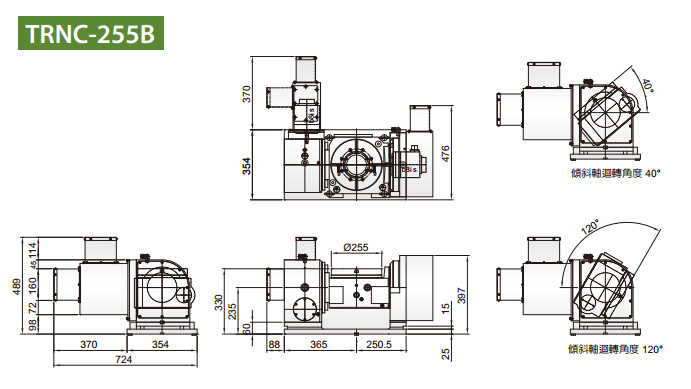

TRNC-255B

旋台直徑


Ømm

Ø125

Ø170

Ø210

Ø255

Ø255

工作台高度

垂直

mm

236

280

400

330

中心高度

90°

mm

150

190

400

235

總高度

90°

mm

260

380

550

388

中心孔直徑


Ømm

Ø25H7

Ø35H7

Ø45H7

Ø50H7

Ø100H7

貫穿孔徑


Ømm

Ø25

Ø35

Ø45

-

Ø100

工作台T型槽寬度


mm

12H7

12H7

12H7

12H7

導塊寬度


mm

14H7

18H7

18H7

18H7

傾斜角度


deg.

-40°~+120°

-35°~+120°

-35°~+110°

-30°~+120°

-40°~+120°

軸向



旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

最小設定單位


deg.

0.001°

0.001°

0.001°

0.001°

分割精度


sec.

40"

60"

20"

60"

20"

20"

15"

60"20"

重覆精度


sec.

4"

4"

4"

4"

伺服馬達

FANUC


αiF 2

αiF 2

αiF 4

αiF 4

αiF 4      αiF 8(建議)

αiF 8

αiF 4

αiF 8

αiF 8

(廠牌可依需求指定)

MELDAS


HF-75T

HF-75T

HF-104T

HF-104T

HF-104T

HF-154T

HF-104T

HF-154T

HF-154T

總減速比



1/90

1/180

1/90

1/120

1/120

1/120

1/180

1/90

1/180

盤面最高轉數


r.p.m

55.5

27.7

44.4

33.3

25

25

16.6

33.3

16.6

最大工件慣性


kg-cm-sec2

2

4.9

6.4

11

容許旋轉切削力


kg-m

8

15

16

48

使用壓力(鎖緊方式)


kg/cm2

5 (Pne.)

35 (Hyd.)

5 (Pne.)

5 (Pne.)

5 (Pne.)

5 (Pne.)

35 (Hyd.)

35 (Hyd.)

剎車扭力


kg-m

8.5

17

16

16

50

50

46

46

最大工件負載

kg

50

50

100

140

0°~90°


35

35

50

80

最大工件直徑


Ømm

Ø125

Ø170

Ø210

Ø255

Ø255

旋台重量(不含伺服馬達)


kg

106

126

131

599

400

註:1. "" 為搭配海德漢ECN-2XX系列光學尺使用。2. "" 為搭配內置式氣轉油。3.   TRNC-170A, TRNC-210A傾斜軸有電機側置式之選擇,如TRNC-125H(L型式)
