第四轴CNC电脑数控分度盘

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

第四轴CNC电脑数控分度盘

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

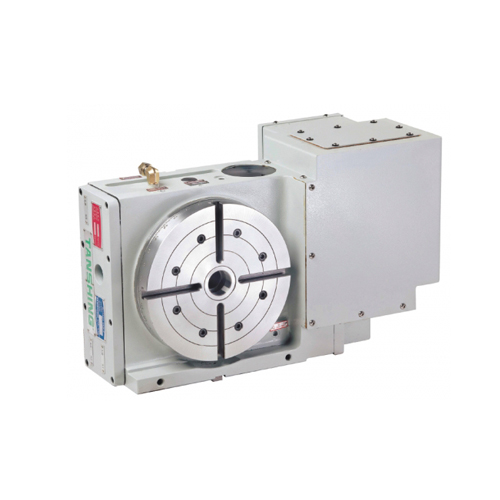

CNC電腦數控分度盤

1.旋轉台直徑Ø255、Ø320、Ø400mm

2.馬達安裝在右邊(立、臥兩用)

3.獨特高齒深的複導程蝸桿傳動

4.全圓周油壓鎖緊系統

型號選用說明

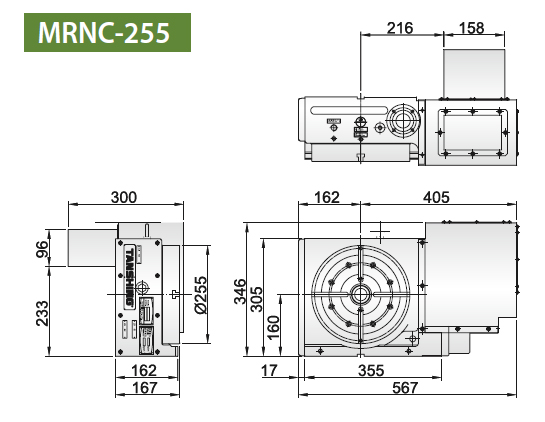

MRNC-255 (1).jpg

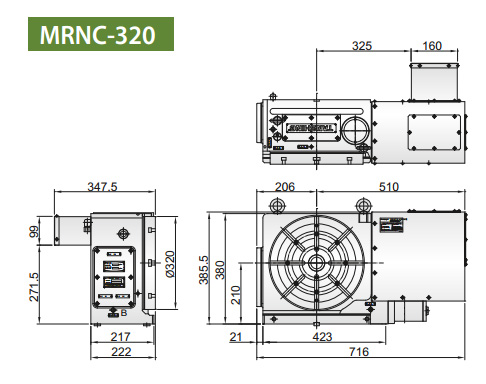

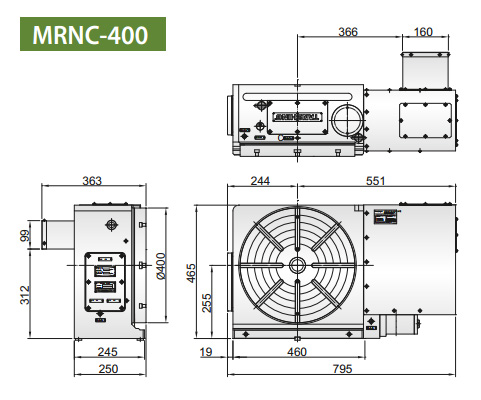

規格/型號專業術語說明單位MRNC-255/255NMRNC-320/320NMRNC-400/400N
旋台直徑
ØmmØ255Ø320Ø400
工作台高度臥式位置mm167222250
中心高度立式位置mm160210255
總高度
mm350385465
中心孔直徑
ØmmØ40H7Ø40H7Ø40H7
貫穿孔徑
ØmmØ33Ø42Ø41
工作台T型槽寬度
mm12H714H714H7
導塊寬度
mm18H718H718H7
最小設定單位
deg.0.001°0.001°0.001°
分度精度
sec.15"15"15"
重覆精度
sec.4"4"4"
伺服馬達FANUC
αiF   4αiF   8(建議)αiF   12αiF   12
(廠牌可依需求指定)MELDAS
HF-104THF-154T(建議)HF-204SHF-204S
總減速比

1/1801/1801/180
盤面最高轉數
r.p.m22.216.616.6
最大工件慣性
kg-cm-sec212.338.599.8
容許旋轉切削力
kg-m4878170
使用壓力(鎖緊方式)
kg/cm235   (Hyd.)35   (Hyd.)35   (Hyd.)
剎車扭力
kg-m5085180
最大工件負載立式kg100150200

臥式
250350500

使用尾座
250350500
最大工件直徑
ØmmØ255Ø320Ø400
旋台重量(不含伺服馬達)
kg88162262

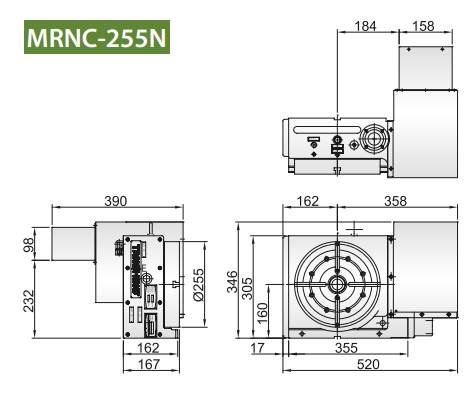

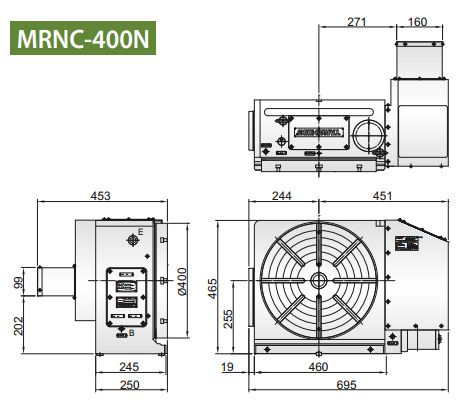

註:1.   接線盒可選擇側方、上方或背面位置。2. "N"代表縮小板金規格。
