精密铰刀浮动刀座

所属分类：精密铰刀浮动刀座
点击次数：
发布日期：2020/07/16
在线询价

详细介绍


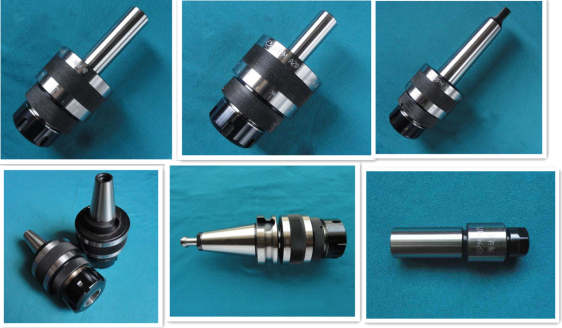

DRPM超精密铰刀浮动夹座采用钢珠平面移动结构，使被夹持铰刀绕机床主轴中心垂直平面360度设定的

浮动量内任意坐标点无阻力轻松移动、有效弥补主轴旋转时产生的径向跳动。

1、使被夹持铰刀自动找正被加工零件孔中心。

2、机床主轴连接浮动夹座，将力矩柔性地传递给旋转的铰刀；

a、铰刀在整个铰削过程中柔性平稳且刀刃均匀地铰削加工，使被铰孔径圆度、圆柱度达0.002mm，粗糙度

达Ra0.2um。

b、主轴和被夹持铰刀中心在设定的浮动量内始终与被加工件孔中心保持重合，铰刀全部刀刃同程均匀切削

而无微小震动，可提高铰刀使用寿命5倍至8倍。

c、加工2-300mm深度的孔，同样圆度、圆柱度达0.002mm、粗糙度达 Ra0.2um以下，在铰刀不磨损状

况下连续铰削几百个孔、几千个孔、至无数个孔径都一样，所有铰削的孔径公差、圆度、圆柱度始终保持稳

定在0.002mm以内，达到超精密的境界。

3、浮动夹座内置定中心、浮动量调节装置；

1、方便被加工零件孔中心调准与铰刀中心。

2、依据机床设备精度可调节恰当的所需的浮动量。

4、免除原来的调换铰刀时的辅助工作，减少非生产工时。

5、减小对机床精度的高要求，普通车床、钻床等都能加工高精度孔的产品。

达荣牌超精密铰刀浮动夹座是制造型企业创新、调整产品结构、提高产品质量、消除废次品、提高市场竞争力、

提高劳动效率、降低生产成本的好帮手。

公司设有刀刃具生产车间，依据用户零件图纸设计、定制各种材质、规格、类型高精度的铰刀和各类非标刀具。

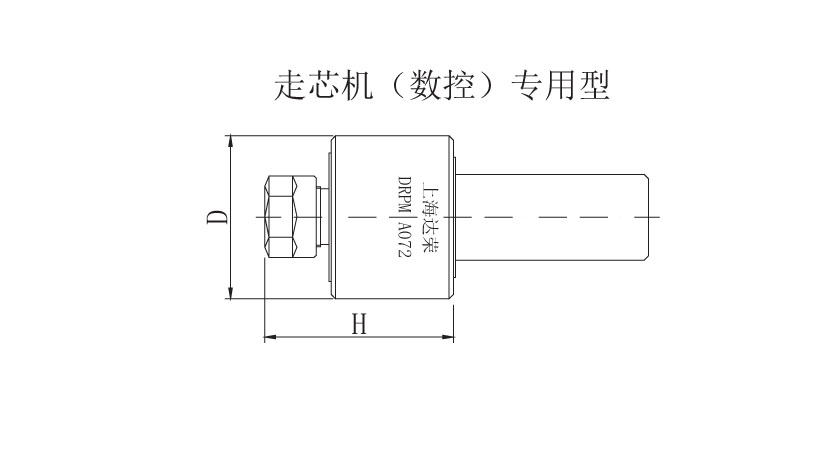

走芯机（数控）使用型（浮动量固定）

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄 d×h
DRPM-A071	25	34	0.2mm 0.3mm	ER11	1.0-7.0	0.5mm	0.8-7.0	10～25.4×45
DRPM-A072	38	44	0.2mm 0.3mm 0.4mm	ER11	1.0-7.0	0.5mm	0.8-7.0	10～25.4×45
DRPM-A132	52	60	0.3mm 0.4mm	ER20	7.0-13.0	1.0mm	7.0-13.0	12～25.4×45

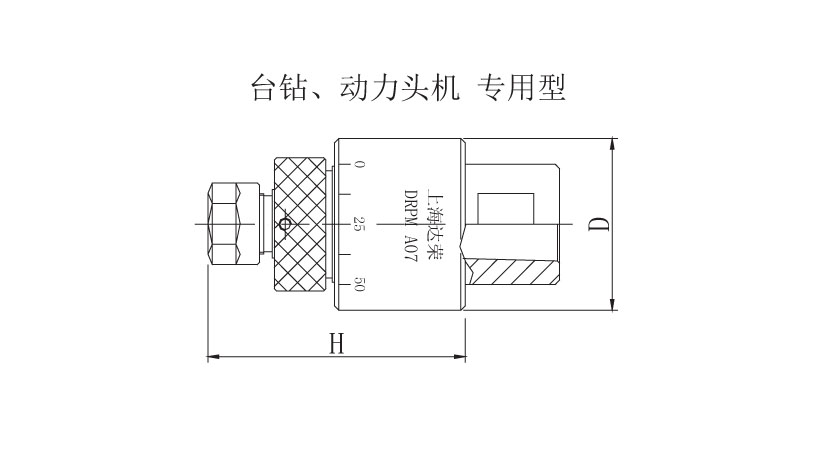

台式钻床、JT动力头专机使用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄 d×h
DRPM-A072A	38	44	0.3 mm	ER11	1.0-7.0	0.5mm	0.8-7.0	B12、B16、B18 JT2、JT6
DRPM-A07A	40	60	0.5 mm	ER11	1.0-7.0	0.5mm	0.8-7.0	B12、B16、B18 JT2、JT6
DRPM-A132A	52	60	0.3 mm	ER20	7.0-13.0	1.0mm	7.0-13.0	B16、B18 JT2、JT6
DRPM-A13A	52	70	0.8 mm	ER20	7.0-13.0	1.0mm	7.0-13.0	B16、B18 JT2、JT6

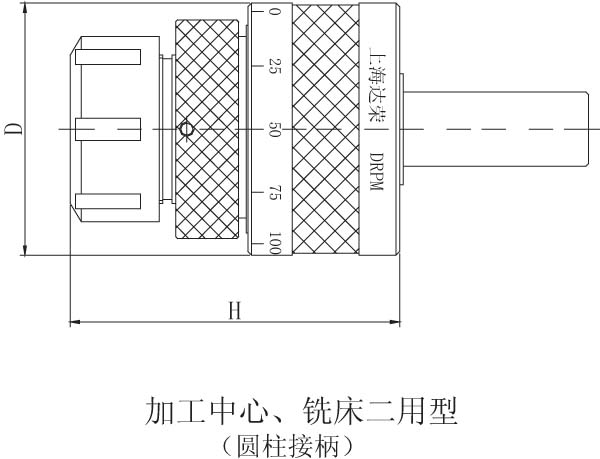

加工中心、数控车床、铣床使用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄d×h
DRPM-A07B	40	60	0.5mm	ER11	1.0-7.0	0.5mm	0.8-7.0	20×50
DRPM-A13B	52	70	0.8mm	ER20	7.0-13.0	1.0mm	7.0-13.0	20×50
DRPM-A20B	68	85	1.0mm	ER32	13.0-20.0	1.0mm	14.0-28.0	20×50
DRPM-A26B	82	93	1.2mm	ER40	18.0-26.0	2.0mm	22.0-40.0	25×50
DRPM-A34B	98	112	1.5mm	ER50	25.0-34.0	2.0mm	30.0-70.0	32×60

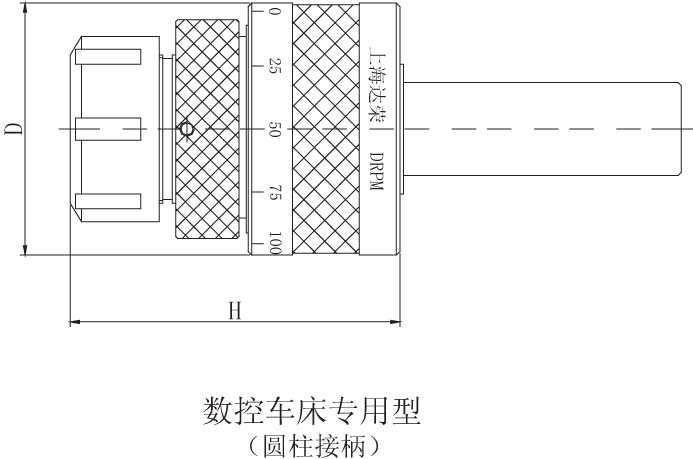

数控车床专用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄 d×h
DRPM-A07C	40	60	0.5mm	ER11	1.0-7.0	0.5mm	0.8-7.0	10～25×60
DRPM-A13C	52	70	0.8mm	ER20	7.0-13.0	1.0mm	7.0-13.0	16～25×60
DRPM-A20C	68	85	1.0mm	ER32	13.0-20.0	1.0mm	14.0-28.0	25×70
DRPM-A26C	82	93	1.2mm	ER40	18.0-26.0	2.0mm	22.0-40.0	25×70、32×80
DRPM-A34C	98	112	1.5mm	ER50	25.0-34.0	2.0mm	30.0-80.0	32×80

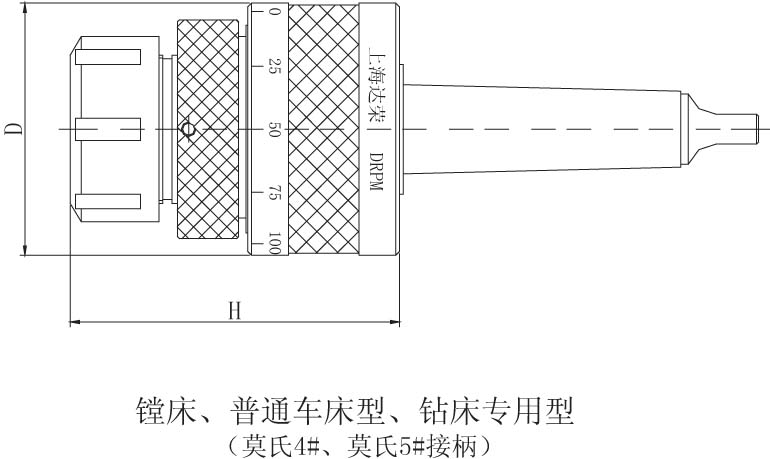

镗床、普通车床、钻床专用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄
DRPM-A07D	40	60	0.5mm	ER11	1.0-7.0	0.5mm	0.8-7.0	莫氏2#、3#锥柄
DRPM-A13D	52	70	0.8mm	ER20	7.0-13.0	1.0mm	7.0-13.0	莫氏2#、3#锥柄
DRPM-A20D	68	85	1.0mm	ER32	13.0-20.0	1.0mm	14.0-28.0	莫氏3#、4#锥柄
DRPM-A26D	82	93	1.2mm	ER40	18.0-26.0	2.0mm	22.0-40.0	莫氏4#、5#锥柄
DRPM-A34D	98	112	1.5mm	ER50	25.0-34.0	2.0mm	30.0-80.0	莫氏4#、5#锥柄

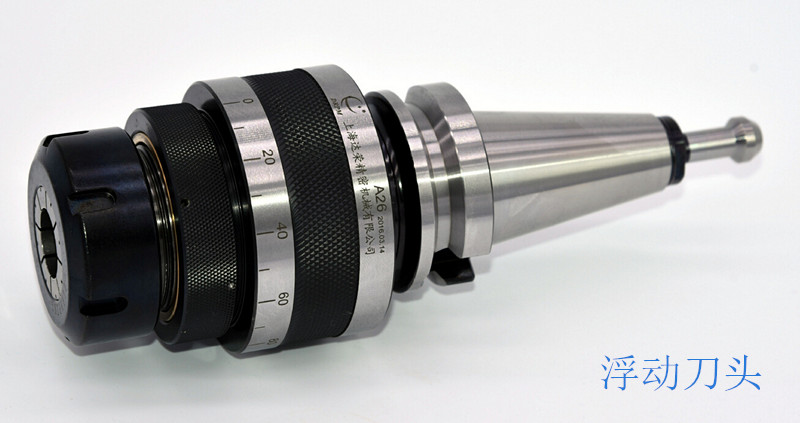

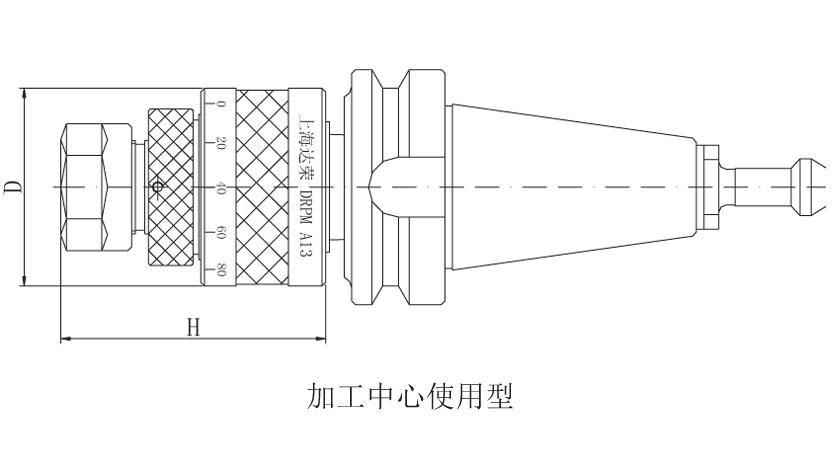

加工中心专用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄
DRPM-A07E	40	60	0.5mm	ER11	1.0-7.0	0.5mm	0.8-7.0	BT30、BT40
DRPM-A13E	52	70	0.8mm	ER20	7.0-13.0	1.0mm	7.0-13.0	BT30、BT40
DRPM-A20E	68	85	1.0mm	ER32	13.0-20.0	1.0mm	14.0-28.0	BT30、BT40、BT50
DRPM-A26E	82	93	1.2mm	ER40	18.0-26.0	2.0mm	22.0-40.0	BT40、BT50
DRPM-A34E	98	112	1.5mm	ER50	25.0-34.0	2.0mm	30.0-80.0	BT50

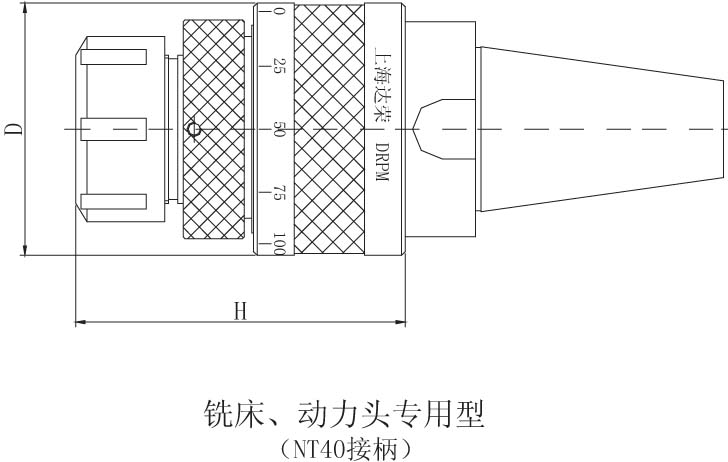

铣床、NT动力头专用型

型号	D	H	浮动量D	筒夹型号	可配筒夹 D	筒夹间隔	可铰孔径mm	机床连接柄
DRPM-A13F	52	70	0.8mm	ER20	7.0-13.0	1.0mm	7.0-13.0	NT40
DRPM-A20F	68	85	1.0mm	ER32	13.0-20.0	1.0mm	14.0-28.0	NT40
DRPM-A26F	82	93	1.2mm	ER40	18.0-26.0	2.0mm	22.0-40.0	NT40
DRPM-A34F	98	112	1.5mm	ER50	25.0-34.0	2.0mm	30.0-80.0	NT40

一、浮动夹座配套ER筒夹，外锥圆与内孔同轴度0.005mm，每套含1件，其他由客户选配。

二、如有表述外特殊规格机床接杆；客户来电配做。
