取断丝锥火花机

您的当前位置: 首 页 >> 产品展示 >> 取丝锥火花机

取断丝锥火花机

  • 所属分类:取丝锥火花机

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

HHJ系列、YT系列“取断丝锥专用电火花机”,体积小、重量轻,可方便去除折断在任意大小工件中的断丝锥、断钻头等,尤其适用于难于在电火花机床上加工的大型工件。

主要特点:

1.    体积小、重量轻、便于携带

2.    机头可以任意方向旋转

3.    用自来水做工作液,外置8W

4.    采用磁性底座,可以吸附在工件上进行加工,便于装夹,使成本降至最低

5.    安装冷却风扇,强制通风,确保机器可以连续工作

6.    复位按钮,可设定自动行程,到位报警,电极自动返回

7.    方便无损去除折断在工件中丝锥、钻头、铰刀、螺钉、塞规等工具或刀具

系列电火花机技术参数表

型号

HHJ-500B

HHJ-500C/800C

YT800B

SFX-400B

       基本功能

电流分档调节

无极可调

可设定深度、自动返回并报警


导向装置




附件收纳方式

配备工具包

电箱自带收纳箱

电箱自带收纳箱

内置高压水泵,可加工深孔、盲孔




      技术参数

输入功率(W)

500W

500W/800W

800W

3000W

装夹电极直径(mm)

1~10

2~13

工作液

自来水(纯净水/蒸馏水效果更好,慎用开水)

主轴伺服最大行程(mm)

80mm

70mm

70mm

浅孔加工速度(mm/min)       被加工材料:淬火钢δ=10mm

                       ≈1                                                                         500W电极φ3      800W 电极φ4

≈2   ≈1

电极φ5 电极φ12

电源箱外观尺寸(mm)

380*160*300

420*220*370

420*220*370

机头型号及尺寸[含钻夹头](mm)

C8 300*50*50

ZK8 300*50*50

ZK8 300*50*50

包装尺寸(mm)

498*308*392

528*325*460

528*325*460

装箱毛重(kg)

14kg

15kg

21kg

22kg

加工范围

■无损、快速去除折断在任意大小工件中的丝锥(M2-M30)/钻头、铰刀、螺钉、塞规等工具刀具。                                   ■ 可在淬火钢、硬质合金、紫铜等任意金属材料上加工无严格精度小孔(线切割穿丝孔)或标记。

■此机型输入功率3KVA,输出电流无极可调,用于去除大尺寸丝锥、螺栓、加工标记功能尤为突出

产品外观及技术参数改变恕不另行通知

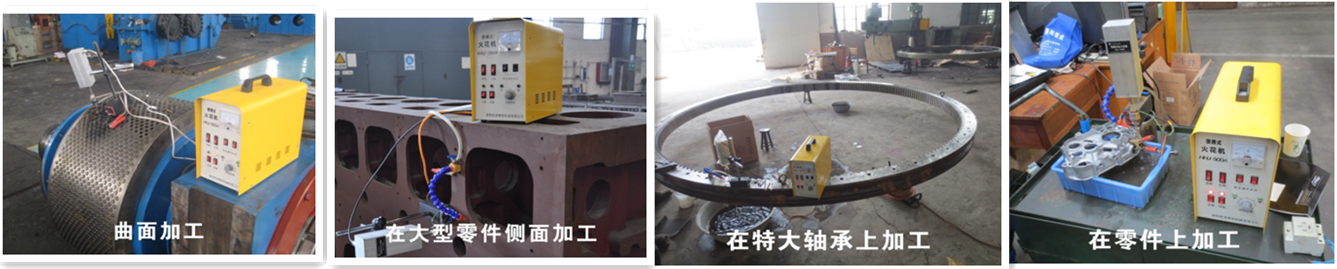

加工实例
