外圆(槽)滚压工具

您的当前位置: 首 页 >> 产品展示 >> 滚压工具

外圆(槽)滚压工具

  • 所属分类:滚压工具

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

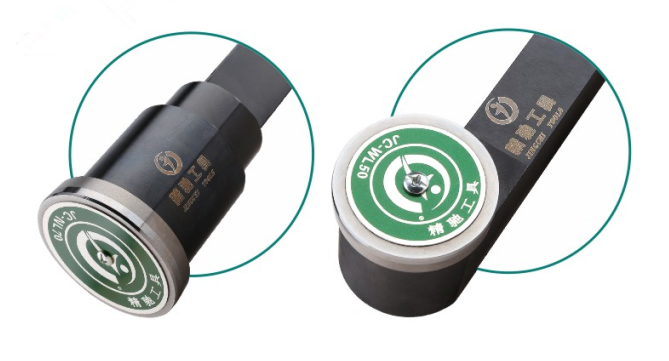

◎压光刀简介

压光刀有外圆压光刀,内孔压光刀,外槽压光刀,带R角的外圆压光刀,内槽压光刀,带R角的内孔压光刀。

压光刀的使用广范,通用性强。如加工φ30以上的光轴,光杆外圆。内孔径φ60以上的内壁镜面工件。使用

方便,内孔,外圆,内槽,外槽,内外锥面都可以加工使用。一般尺寸有标准规格,非标定制可咨询客服。


◎压光刀的使用说明

一、滚压加工的特点

1.硬质合金滚轮使用寿命长;

2.滚压效率高,光洁度高;

3.能有效提高加工件表面硬度。

二、滚压用量

1.滚压线速度:V=10-25m/min(可提高)

2.进给量:S=0.1-0.2mm/rev(一次完成)

3.滚压过盈量:0.10mm(单边)

4.实际压入量:0.01-0.02mm

三、注意事项

1.滚轮中心与工件轴中心应等高;

2.滚压表面与工件轴表面在滚压时必须保证清洁,无油污;

3.滚压必须一次完成,反复滚压会产生斑点和脱皮;

4.滚压的小平面与零件轴面应有1°-1.5°的交叉(双轴心交叉);

5.润滑滚压时,液体(建议用煤油或机油)必须清洁,滚压效果会较好。

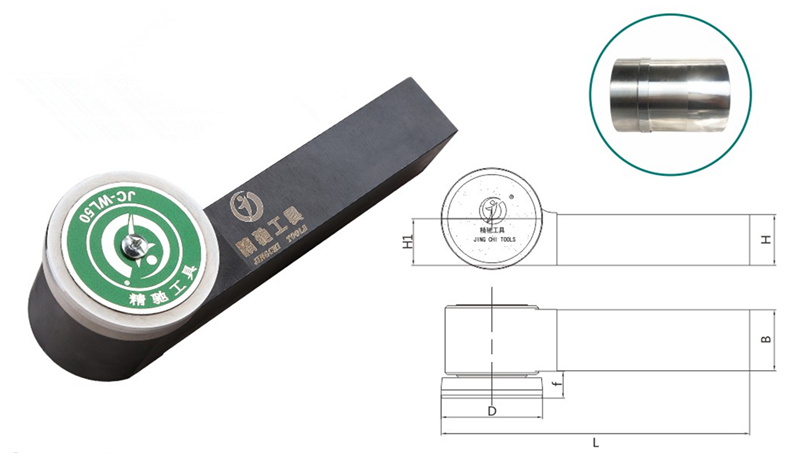

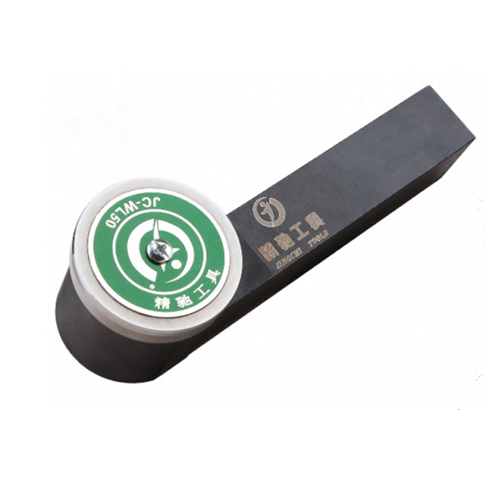

JC-WL 外圆压光刀

应用案例:φ30以上的光轴加工。

本工具适合光杆外圆,工具的通用性强,使用寿命长,加工方便。标准规格有JC-WL50和JC-WL70两种,

中心高分别为25和30,有正反手两种。


◎产品数据

型号规

尺寸

D

B

H

H1

f

L

JC-WL50

50

30

25

23

13

150

JC-WL70

70

35

30

30

15

190

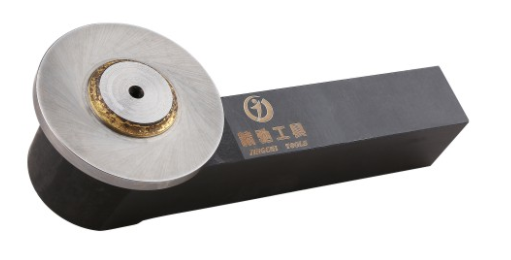

JC-WC 外槽压光刀

本工具最适合直径30mm,槽宽4mm以上,槽深最大可达8mm的外圆槽底滚压加工。

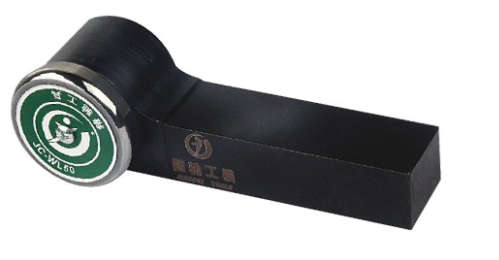

JC-WR 带R角的外圆压光刀

本工具最适合直径30mm以上的外圆弧或外锥面的滚压加工,可直接安装在数控车床上使用。

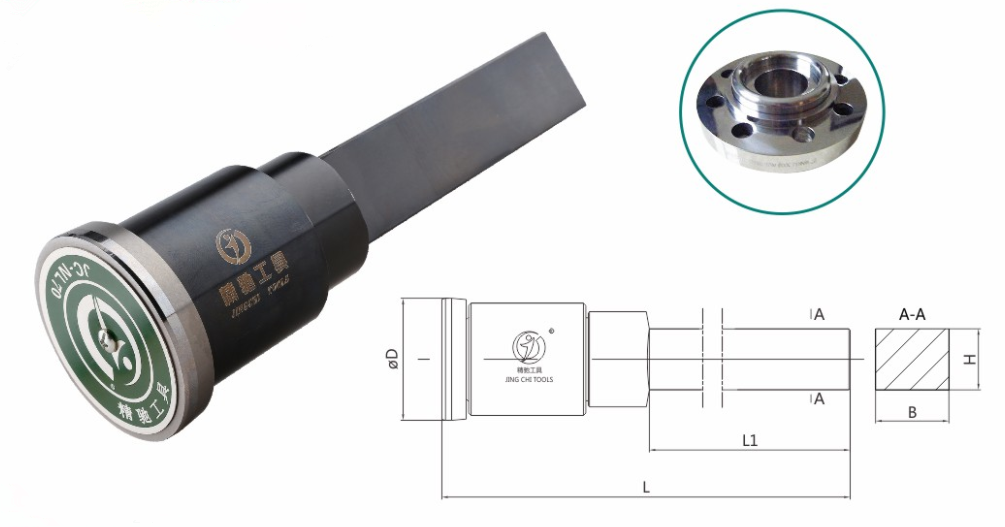

JC-NL 内孔压光刀

本工具适合内孔径φ60以上的内壁镜面加工,通用性强,使用方便。标准规格JC-NL50和JC-NL70,

其他尺寸可根据客户要求定制。


◎产品数据

型号规格

尺寸

D

B

H

L1

L

JC-NL50

50

30

25

135

220

JC-NL70

70

35

30

230

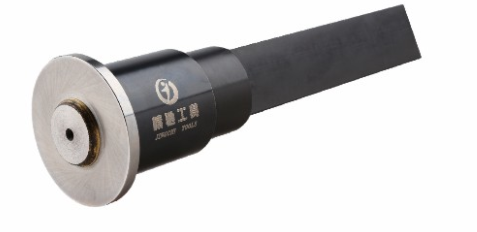

JC-NR 带R角的内孔压光刀

本工具适合内锥面的加工,具体尺寸定制请详询。

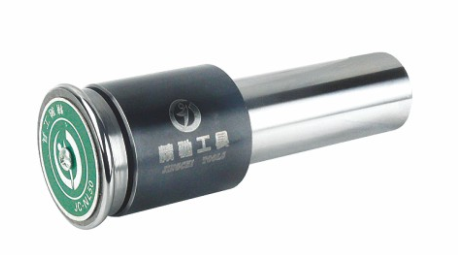

JC-NC 内槽压光刀

本工具适合内孔槽的加工,一般内孔60mm以上,具体尺寸请详询。
