内孔(锥孔)滚压工具

您的当前位置: 首 页 >> 产品展示 >> 滚压工具

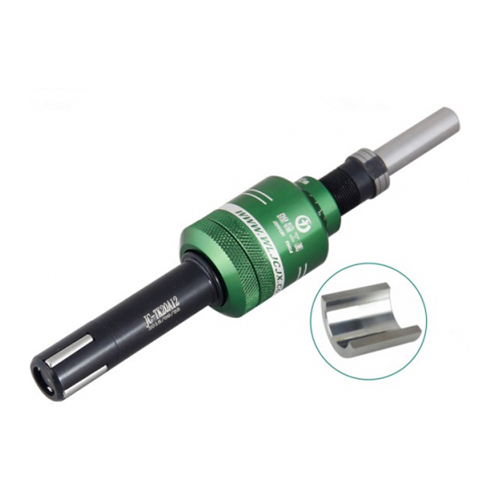

内孔(锥孔)滚压工具

  • 所属分类:滚压工具

  • 点击次数:
  • 发布日期:2017/12/05
  • 在线询价
详细介绍

◎滚压刀简介:

滚压刀能在常温下利用金属的塑性变形,使工件表面的微观不平度辗平从而达到改变表层结构、机械特性、

形状和尺寸的目的。无论用何种金属加工刀具加工,在零件表面总会留下微细的凹凸不平的刀痕,出现交错起伏

的峰谷现象。滚压刀是利用机械挤压的原理,获得光洁如镜的金属表面的一种机械无切削的塑性加工方法。


它是一种压力光整加工,是利用金属在常温状态的冷塑性特点,利用滚压刀具对工件表面施加一定的压力,

使工件表层金属产生塑性流动,填入到原始残留的低凹波谷中,而达到工件表面粗糙度值降低。由于被滚压的表层

金属塑性变形,使表层组织冷硬化和晶粒变细,形成致密的纤维状,并形成残余应力层,硬度和强度的提高,从

而改善了工件表面的耐磨性。耐腐蚀性和配合性。滚压是一种无切削的塑性加工方法,因此这种方法可同时达到

光整加工及强化两种目的,是磨削、车削无法做到的。

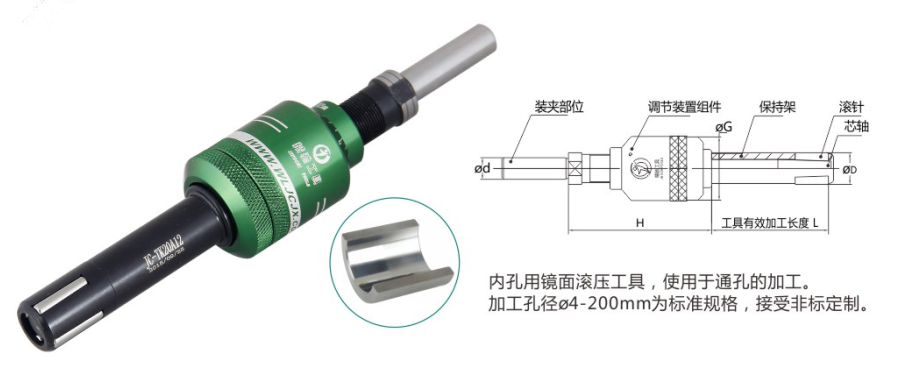

JC-TK 通孔型

应用制作案例:缸体、电子定子、连杆、阀体、摇臂等

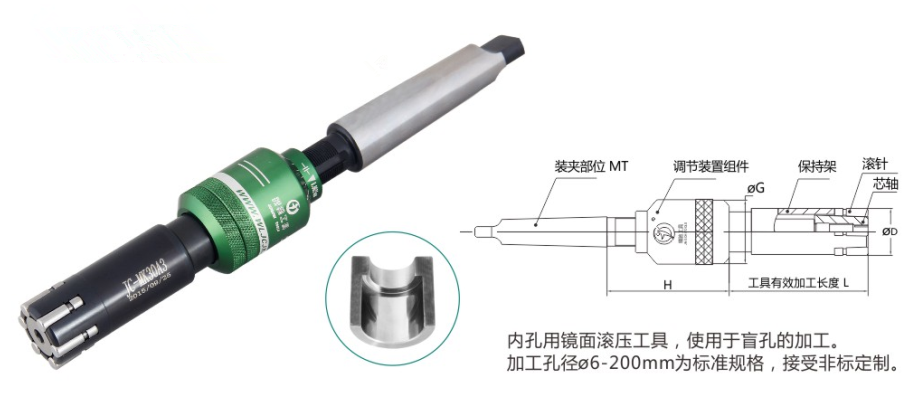

JC-MK 盲孔型

应用制作案例:泵体、液压阀、轴承档、活塞等



◎工具选配参数

工 具 型 号

调节组件型号      直径及调节范围

最大有效加工长度 L

可 选 配 柄 H

ΦD

ΦG

通孔/盲孔

A

B

C

D

直柄

H

锥柄

H

φ4-φ5 (仅通孔)

HA030

    -0.05/+0.15           无盲孔

50

80

-

-

   φ12*40    φ16*40

78

MT2

68

φ6-φ8

   -0.05/+0.25             -0.05/+0.25

100

-

φ9-φ11

    -0.05/+0.4              -0.05/+0.4

130

φ12-φ16

HA135

        -0.1/+0.5          -0.05/+0.5

φ17-φ19

60

90

110

140

φ20-φ25

HA239

-0.1/+0.5

70

100

120

150

88

78

φ26-φ39

80

130

180

230

φ12*40

 MT2

     MT3             MT4

φ40-φ45

0/+0.5

150

200

250

300

φ16*40

φ46-φ68

HA3/45

160

210

260

310

φ20*50

100

88

φ70-φ200


        -0.1/+0.5         0/+0.5



MT3/4/5

95

注:孔径φ26-68的滚压刀有效加工长度从B档开始柄部标配MT3,如需其他型号规格需定做。

    加工孔径φ40以上的滚压刀,由于调节组件的外径比加工孔径小,可通过加长柄部尺寸的方法增加加工长度。

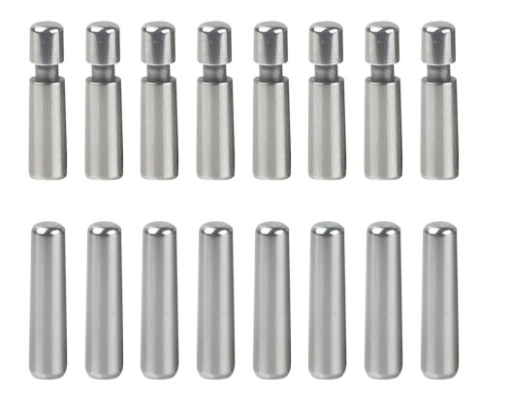

◎配件(滚针、芯轴)

精驰工具是目前国内唯一对滚针,芯轴做表面特殊处理的厂家。其生产的滚针和芯轴

表面粗糙度比同类产品高1~2个等级,这使得精驰工具在使用中有更小的摩擦损耗及

更长的使用寿命。使其具有国际品质,高性价比。
