◎ BT50-ER40 90° 角度头 (AHB 系列)
◎ 同心圆:0.002 mm
◎ 直角度:10秒
◎ 材质:球状石墨铸铁(FCD65)
◎ 转速.:最高 6000 RPM
◎ 扭力: 最大 110 Nm
◎ 齿轮比:1:1
◎ 适用主轴:BT, SK(ISO), CAT
◎ 标准配件:开口扳手、ER扳手、ER螺帽
◎ 出力轴转向: 反转
产品特色:
◎ 本体采用FCD60~FCD65球状石墨铸铁
◎ 刚性强、加工稳定
◎ ER40、BT30 刀具接合介面,可涵盖大部分加工应用
◎ 自动刀库换刀加工,量化生产必备工具

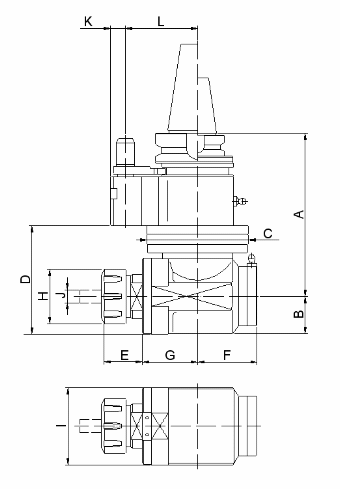

Model No. | A | B | C | D | Emax | F | G | H | I | J | K | L | N.W.(KG) |
AHB-BT40-ER40 | 192 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 70/80/85 | 12.1 |
AHB-BT50-ER40 | 192 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 80/85/110 | 14.7 |
AHB-SK40-ER40 | 192 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 70/80/85 | 12.1 |
AHB-SK50-ER40 | 195 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 80/85/110 | 14.7 |
AHB-CAT40-ER40 | 192 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 70/80/85 | 12.1 |
AHB-CAT50-ER40 | 195 | 44.5 | 120 | 127.5 | 44 | 70 | 65 | 63 | 90 | 4~26 | 17 | 80/85/110 | 14.7 |
