第四轴多头运动CNC数控分度盘

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

第四轴多头运动CNC数控分度盘

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

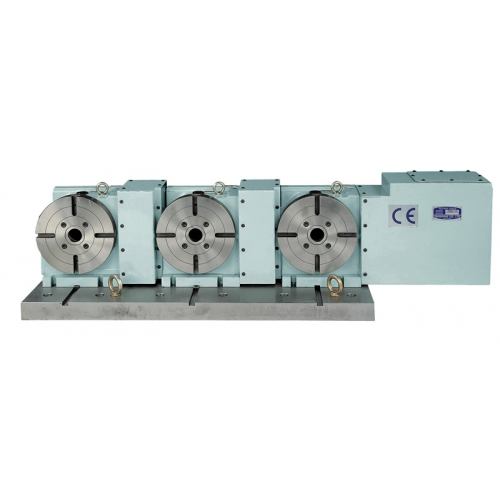

多頭連動CNC數控分度盤

旋轉台直徑Ø125、Ø170、Ø210mm(氣壓剎車)

獨特高齒深的複導程蝸桿傳動

最小分度角度0.001°分割

型號選用說明








規格/型號

專業術語說明

單位

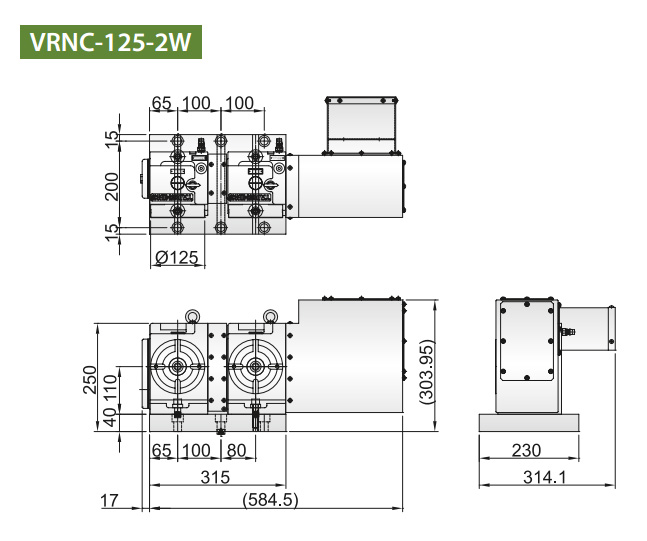

VRNC-125-2W

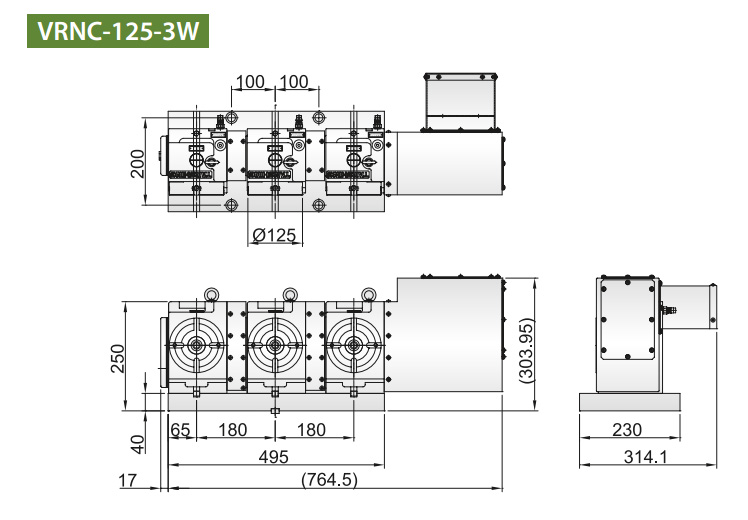

VRNC-125-3W

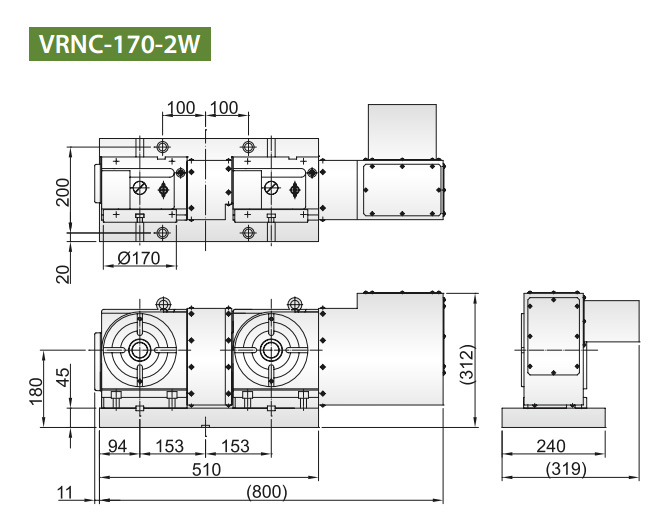

VRNC-170-2W

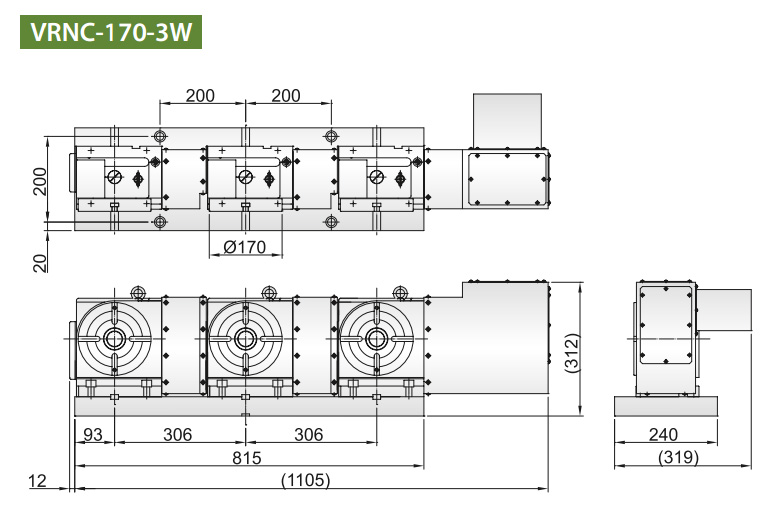

VRNC-170-3W

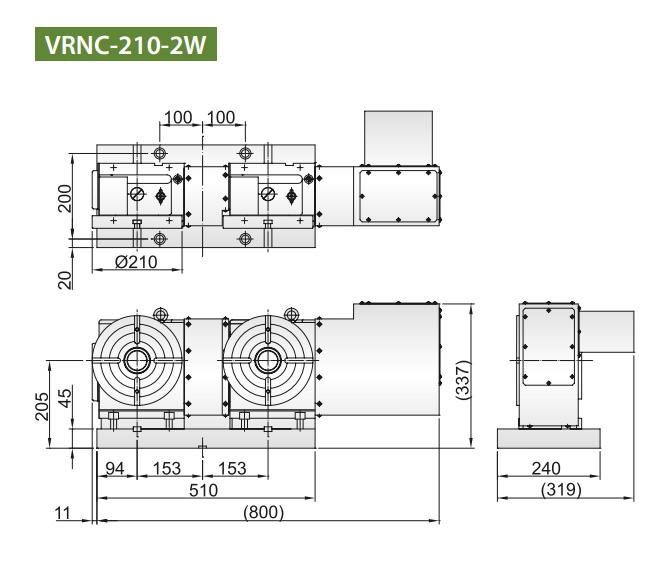

VRNC-210-2W

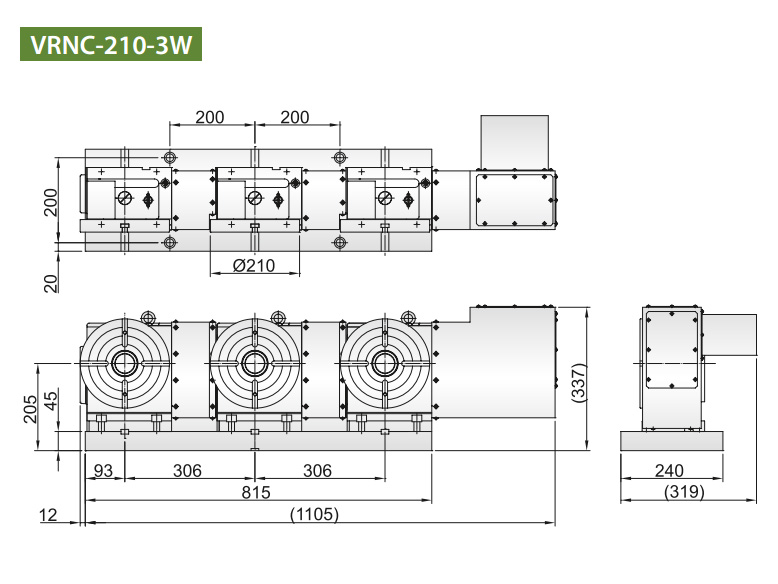

VRNC-210-3W

旋台直徑


Ømm

Ø125

Ø170

Ø210

中心高度

立式位置

mm

110

135

160

中心孔直徑


Ømm

Ø25H7

Ø35H7

Ø45H7

貫穿孔徑


Ømm

Ø13

Ø35

Ø45

工作台T型槽寬度


mm

12H7

12H7

12H7

導塊寬度


mm

14H7

18H7

18H7

最小設定單位


deg.

0.001°

0.001°

0.001°

分度精度


sec.

40"

20"

20"

重覆精度


sec.

4"

4"

4"

伺服馬達

FANUC


αiF ­4

αiF ­8

αiF ­8

(廠牌可依需求指定)

MELDAS


HF-104T

HF-154T

HF-154T

總減速比



1/90

1/90

1/90

盤面最高轉數


r.p.m

44.4

33.3

33.3

最大工件慣性


kg-cm-sec2

2

4.9

4.9

容許旋轉切削力


kg-m

8.5

15

15

使用壓力(鎖緊方式)


kg/cm2

5 (Pne.)

5 (Pne.)

5 (Pne.)

剎車扭力


kg-m

8

8

16

最大工件負載

立式

 kg

46x2=92

26x3=78

67x3=134

34x3=102

65x2=130

30x3=90

使用尾座


92

78

134

102

130

90

旋台重量(不含伺服馬達)


kg

-

-

-

-

-

-
