第四轴4 1/2軸電腦數控分度盤

您的当前位置: 首 页 >> 产品展示 >> 第四轴转台

第四轴4 1/2軸電腦數控分度盤

  • 所属分类:第四轴转台

  • 点击次数:
  • 发布日期:2017/12/22
  • 在线询价
详细介绍

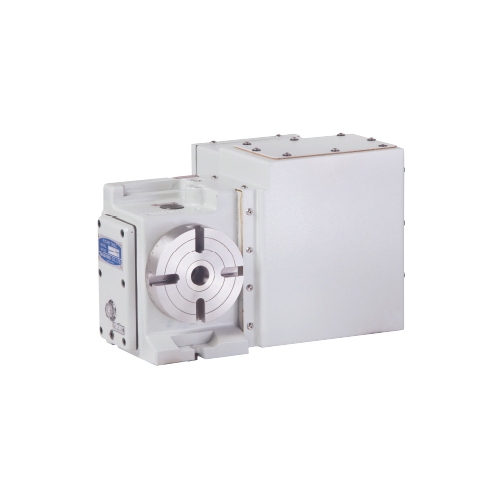

4 1/2軸電腦數控分度盤

旋轉台直徑Ø255、Ø320、Ø400mm(油壓剎車)

手動傾斜式CNC分度盤

獨特高齒深的複導程蝸桿傳動

適用於4 1/2軸加工,如"刀具加工"

傾斜軸可裝角度編碼器(特別附件)

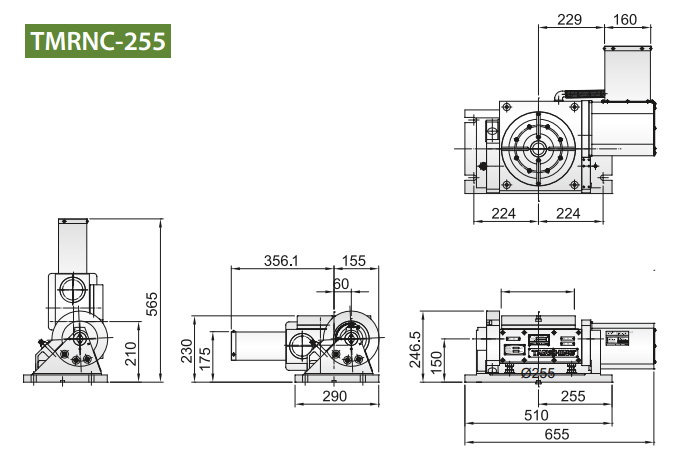

型號選用說明


TMRNC-255 (1).jpg



規格/型號

專業術語說明

單位

TMRNC-255

TMRNC-320

TMRNC-400

旋台直徑


Ømm

Ø255

Ø320

Ø400

中心高度

垂直

mm

210

270

310

總高度

水平

mm

230

380

375

垂直

mm

565

811

764

貫穿孔徑


Ømm

Ø40H7

Ø40H7

Ø40H7

工作台T型槽寬度


mm

12H7

14H7

14H7

導塊寬度


mm

18H7

18H7

18H7

傾斜角度


deg.

0°~105°

0°~105°

0°~105°

軸向



旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

最小設定單位


deg.

0.001°

--

0.001°

--

0.001°

--

分割精度


sec.

15"

--

15"

--

15"

--

重覆精度


sec.

4"

--

4"

--

4"

--

伺服馬達

FANUC


a­iF 4

手動

a­iF 12


a­iF 12

手動

(廠牌可依需求指定)

MELDAS


HF-104T

HF-204S

手動

HF-204S

總減速比



1/180

--

1/180

--

1/180

--

盤面最高轉數


r.p.m

22.2

--

16.6

--

16.6

--

容許旋轉切削力


kg-m

48

--

85

--

170

--

最大工件負載

0°

kg

150

200

300

0°~90°

80

130

150

旋台重量(不含伺服馬達)


kg

130

230

330
